移动式 DR 立式摄影架是医疗机构常用的 X 射线机配套辅助设备，可配合各类医用 X 射线机使用，对人体头部、胸部、腹部、盆腔等部位进行清晰摄片检查，帮助临床快速定位病灶、辅助疾病诊断。设备自带移动底座与刹车装置，可根据科室布局与检查需求灵活移动、稳定固定，满足放射科、体检中心、门诊等多场景拍片使用。
一、产品结构组成

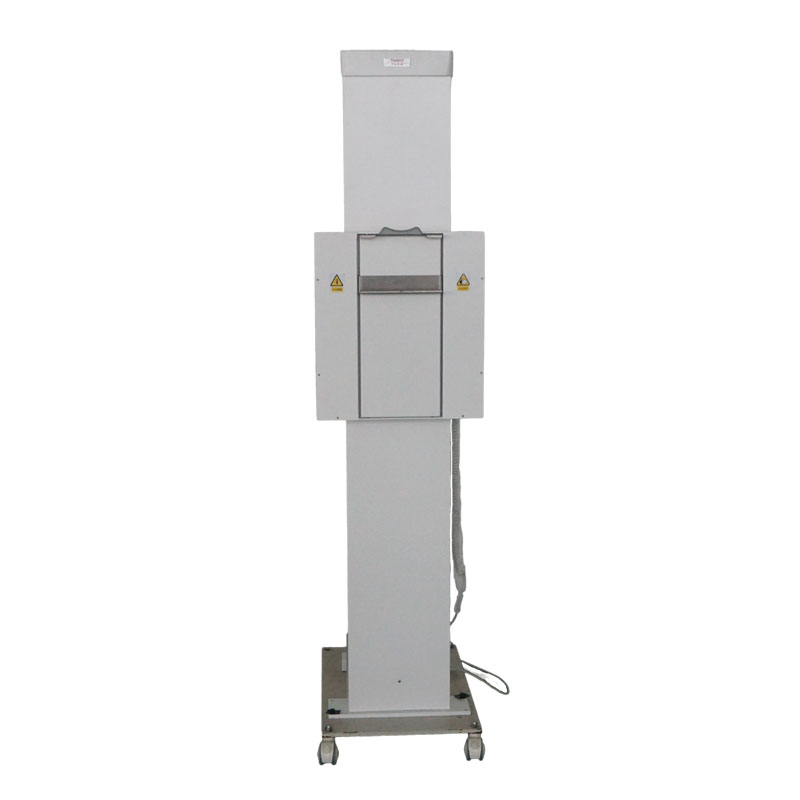

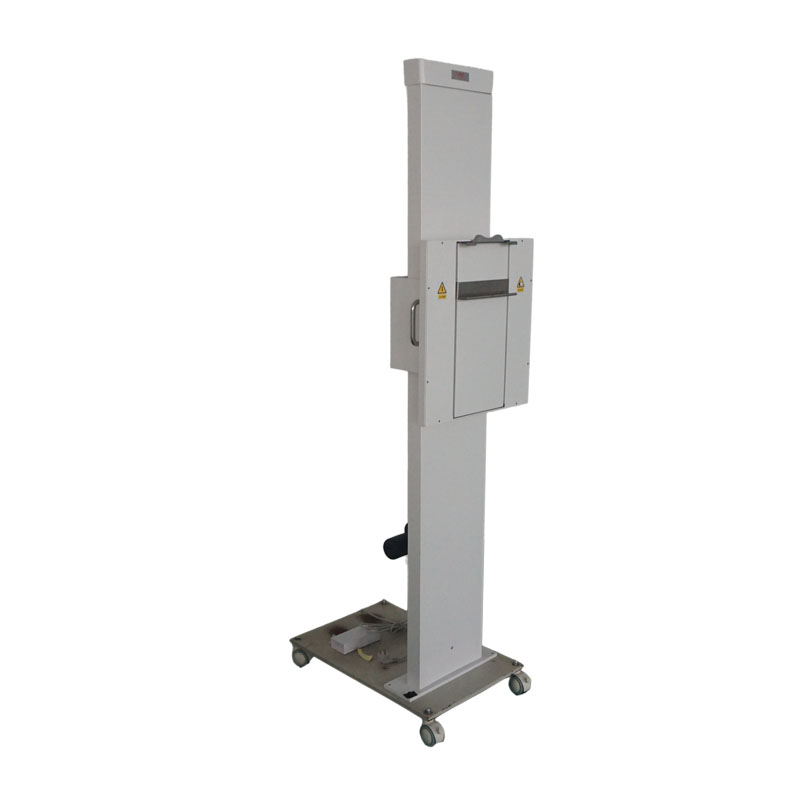

本款立式摄影架整体结构简洁稳固，主要由立柱、摄片盒、移动底座、刹车轮、平衡组件等部分构成，升降顺畅、定位精准，兼容多种影像接收设备，适配主流 DR、CR 系统。
二、核心技术参数
- 片盒上下最大移动行程：1100mm
- DR 平板探测器与片盒中心偏差：≤±5mm
- 行程范围内片盒中心左右偏差：≤±5mm
- 可承载设备最大尺寸：17"×17"
- 适配设备：DR 平板探测器、CR IP 板、常规胶片暗盒
三、安装步骤
- 先将立柱水平放置，把底座四个螺孔与立柱底部四个 φ8.5 通孔对齐，使用四颗 M8 螺丝紧固。
- 将设备缓慢直立，放置在距离球管约 180cm 的平整硬质地面，使片盒垂直中心与球管中心对齐，保证成像清晰度。
- 位置调整到位后，锁上前侧两个刹车轮，即可进行摄片操作。
- 刹车轮操作：按下开关键解锁，轮子可自由转动，方便移动设备；再次按下按键锁紧，设备固定不动。
四、使用方法（以 DR 平板探测器为例）
- 将 DR 平板探测器对准卡槽中心线推入片夹，松手后设备自动卡紧。
- 根据检查部位，调节片盒至合适高度，选择对应的摄片条件（kV、mA）。
- 确认位置无误、刹车轮已锁定，即可完成曝光摄片。
五、安全注意事项
- 安装时确保片盒垂直中心与球管对齐，避免成像一边亮一边暗。
- 设备与球管间距保持在 180cm 左右，提升摄片清晰度。
- 位置调整完成后必须锁死刹车轮，防止移位影响成像。
- 移动底座禁止站人，避免滑倒、跌落等安全事故。
- 操作过程注意防夹手、防器材跌落，禁止在刹车锁定状态下强行推拉设备。
- 严格按照摄片条件选择合适的 kV、mA 参数，保证成像质量与设备安全。
六、运输与储存环境
设备在包装状态下可在以下环境中存放 15 周以上：
- 温度：-40℃～55℃
- 相对湿度：≤90%
- 大气压力：500kPa～1060kPa储存环境需无腐蚀性气体、通风良好，避免潮湿与剧烈震动。
七、维修与保养规范
（一）维修要求
- 仅限授权专业人员维修，严禁未经许可私自拆机、改装电路或机械结构。
- 维修完成后，必须全面检查安全部件，确认正常后方可投入使用。
- 定期检查导轨、滑块等传动部件，及时加注 30# 机油或润滑脂。
（二）日常保养
- 保持机房清洁干燥，定期擦拭轨道表面，清除灰尘与杂物。
- 定期检查轴承状态，出现缺油、损坏时及时清洁并更换润滑脂。
- 每月检查刹车轮与开关键，确保制动功能正常。
（三）使用建议
- 悬吊重锤钢丝绳建议每 2 年更换一次。
- 运动部件与轨道轴承间隙每年调整一次。
- 设备故障后由专业人员检修，刹车轮失效及时更换。
八、售后与保修说明
- 非人为损坏情况下，设备免费保修期为 1 年，自设备验收签字之日起计算。
- 保修期外、产品生命周期内提供有偿维修与配件供应，产品生命周期为出厂之日起 10 年，生产日期以设备铭牌为准。
- 因违规操作、私自改装、不当使用造成的损坏，厂商不承担相关责任与经济赔偿。
